เครื่องมือกลึง 3D วางผิดตำแหน่งตอนจำลอง แก้ด้วยช่อง Manufacturer code

อาการนี้เกิดกับเครื่องที่ทำได้ทั้งกลึงและกัด แต่ Mastercam ไม่ได้นับว่าเป็นเครื่อง Mill-Turn — โปรแกรมจะใส่จุดยึดเครื่องมือค่าเริ่มต้นให้ ซึ่งไม่ตรงกับที่หน้าจอจำลองคาดไว้ เครื่องมือกลึง 3D จึงลอยอยู่ผิดที่ · ทางเดินมีด (toolpath) ที่คำนวณออกมายังถูกต้อง ไม่ได้เพี้ยนตาม แต่ภาพจำลองที่ผิดทำให้ตรวจการชนไม่ได้จริงและเสียความมั่นใจตอนตั้งงาน · แก้ได้ด้วยการใส่ค่าออฟเซ็ตลงในช่อง Manufacturer code ของนิยามเครื่องมือ

Mastercam กำหนดจุดยึดเครื่องมือ (attachment point) ให้ตามชนิดของเครื่องที่ตั้งไว้ · เมื่อเครื่องไม่ได้ถูกนิยามเป็น Mill-Turn โปรแกรมจะใช้ค่าเริ่มต้นของเครื่องทั่วไป ซึ่งเป็นคนละจุดกับที่สภาพแวดล้อมจำลองใช้อ้างอิง ผลคือรูปทรง 3D ของเครื่องมือไปปรากฏผิดที่ ทั้งที่พิกัดการตัดเฉือนยังถูกต้องทุกจุด

ทางแก้คือบอกตำแหน่งที่ถูกให้โปรแกรมรู้เอง ผ่านช่องกรอกที่มีอยู่แล้วในนิยามเครื่องมือ ไม่ต้องแก้ post processor และไม่ต้องเปลี่ยนนิยามเครื่อง

เปิด Lathe Tool Manager แล้วเลือกเครื่องมือที่วางผิดที่

เข้าไปที่ตัวจัดการเครื่องมืองานกลึง แล้วเลือกเครื่องมือตัวที่เห็นว่าไม่เข้าที่ตอนจำลอง

เลือก Edit Tool แล้วไปที่หน้า Cutting Definition

สั่งแก้ไขเครื่องมือ แล้วเปิดไปหน้านิยามคมตัด ซึ่งเป็นที่อยู่ของช่องที่ต้องกรอก

หาช่อง Manufacturer code

ช่องนี้อยู่ในหน้าเดียวกับชื่อผู้ผลิตและรุ่นของเม็ดมีด ปกติจะว่างอยู่ — ที่นี่คือที่ที่เราจะบอกตำแหน่งให้โปรแกรม

วัดค่า X, Y, Z และ L ด้วย Analyze Entity

ใช้คำสั่งวิเคราะห์เอนทิตีอ่านค่าจากตัวเครื่องมือจริงในไฟล์ เพื่อให้ได้ระยะที่ตรงกับของที่ใช้อยู่ ไม่ใช่ค่าที่คัดมาจากตัวอย่าง

พิมพ์ค่าลงช่องในรูปแบบ X[ค่า]Y[ค่า]Z[ค่า]L[ค่า]

เขียนติดกันเป็นสายเดียวตามลำดับนี้ ใช้หน่วยเดียวกับไฟล์งานที่เปิดอยู่ — และดูข้อควรระวังเรื่องชื่อแกนด้านล่างก่อนพิมพ์

บันทึกแล้วสั่ง regenerate

บันทึกนิยามเครื่องมือ แล้วสร้างงานใหม่อีกครั้ง เครื่องมือจะไปอยู่ตำแหน่งที่ถูกต้องในการจำลอง

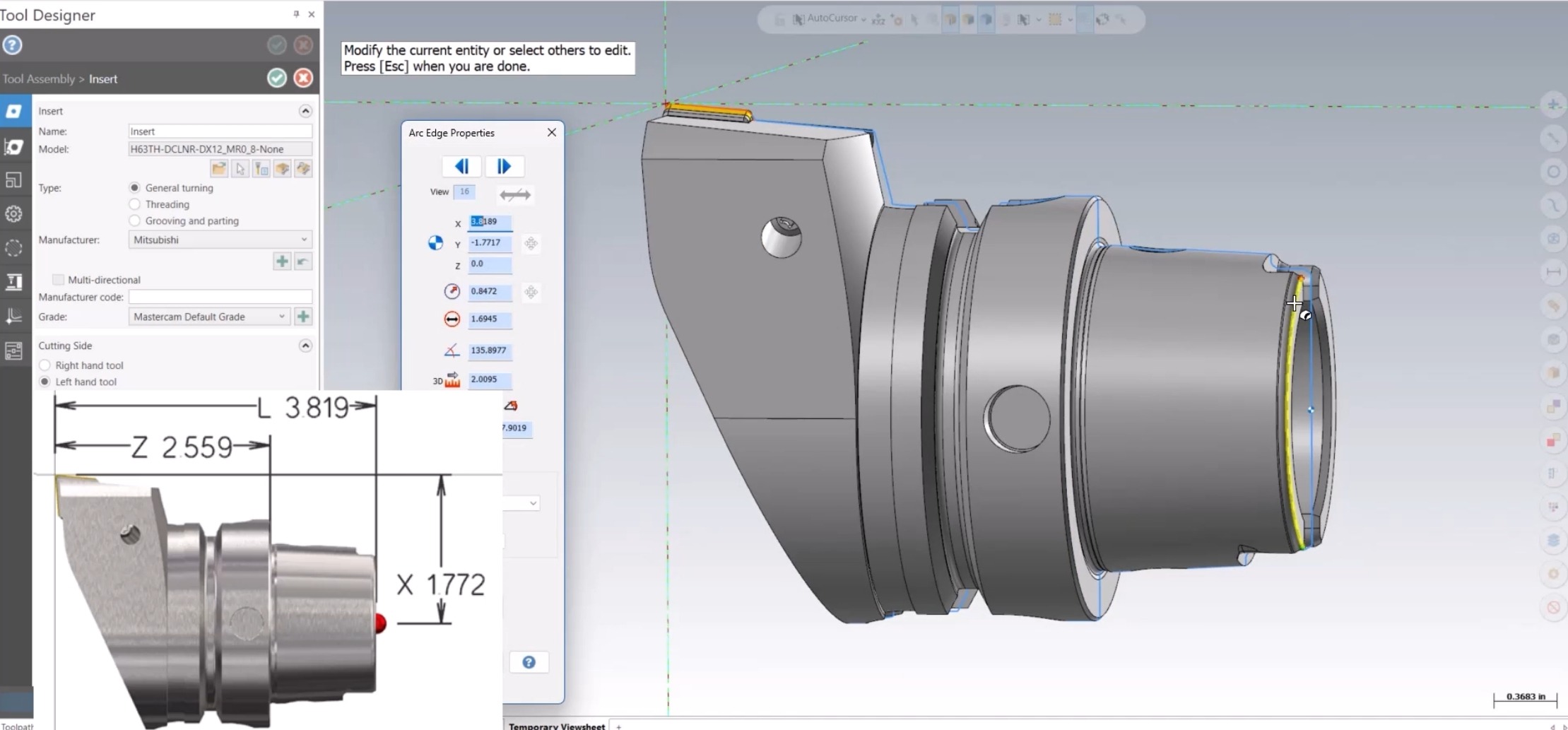

หน้าจอ Mastercam แสดงแผง Tool Designer ด้านซ้ายที่มีช่อง Manufacturer code ว่างอยู่ ถัดมาเป็นหน้าต่างอ่านค่าที่แสดงค่า X 3.8189 และ Y -1.7717 และภาพกำกับมุมล่างซ้ายที่ระบุระยะ L 3.819, Z 2.559 และ X 1.772 บนตัวเครื่องมือกลึง
ช่อง Manufacturer code อยู่ในหน้านิยามคมตัด (ซ้าย) · ค่าที่อ่านได้จากคำสั่งวิเคราะห์ (กลาง) กับระยะที่ต้องกรอก (ภาพกำกับมุมล่างซ้าย) ใช้ชื่อแกนคนละชุดกัน จึงต้องเทียบก่อนพิมพ์ · ภาพจาก mastercam.com
🔴 จุดที่พลาดกันบ่อยที่สุด — ชื่อแกนไม่ตรงกัน: ค่าที่คำสั่งวิเคราะห์อ่านได้ไม่ได้ใส่ลงช่องตามชื่อแกนตรง ๆ · ในภาพตัวอย่างด้านบน ค่า X ที่อ่านได้ (3.8189) กลายเป็นค่า L ในโค้ด ส่วนค่า Y (−1.7717) กลายเป็นค่า X ⇒ ถ้าคัดตามชื่อแกน ตำแหน่งจะเพี้ยนไปอีกแบบหนึ่งแทนที่จะหาย · ตรวจผลด้วยการจำลองทุกครั้งหลังบันทึก

วิธีนี้ใช้ได้ทั้งกับเครื่องมือชิ้นเดียวและชุดประกอบหลายชิ้น — หลักการเดียวกันคือบอกระยะจากจุดอ้างอิงให้โปรแกรมรู้ · เมื่อตั้งเสร็จแล้วค่าจะติดไปกับนิยามเครื่องมือ ใช้ซ้ำได้กับงานอื่นที่เรียกเครื่องมือตัวเดิม จึงคุ้มที่จะทำให้ถูกครั้งเดียวในไลบรารีเครื่องมือของโรงงาน

ถ้าไม่แก้ ทางเดินมีดจะผิดไปด้วยไหม

ไม่ผิด — อาการนี้กระทบเฉพาะภาพจำลอง ไม่กระทบการคำนวณทางเดินมีด · แต่สิ่งที่เสียไปคือความสามารถในการตรวจการชนจากภาพจำลอง ซึ่งเป็นด่านสำคัญก่อนส่งงานลงเครื่องจริง

ทำไมเครื่องของเราถึงไม่ถูกนับเป็น Mill-Turn

เพราะการนับเป็น Mill-Turn ขึ้นกับนิยามเครื่องที่ใช้อยู่ ไม่ได้ขึ้นกับว่าเครื่องจริงทำอะไรได้ · เครื่องลูกผสมที่กลึงและกัดได้แต่ถูกตั้งเป็นเครื่องกลึงหรือเครื่องกัดธรรมดา จะเจออาการนี้ได้ — ถ้าไม่แน่ใจว่านิยามเครื่องของโรงงานตั้งไว้อย่างไร ทีม CSSS ตรวจให้ได้

ต้องแก้ post processor ด้วยไหม

ไม่ต้อง — ค่าที่กรอกอยู่ในนิยามเครื่องมือ ใช้สำหรับวางตำแหน่งในการจำลองเท่านั้น ไม่เกี่ยวกับโค้ดที่ออกไปยังเครื่องจักร

กรอกแล้วยังไม่ตรง ควรดูอะไรต่อ

ตรวจสองอย่างก่อน — หนึ่ง คัดค่าตามชื่อแกนตรง ๆ หรือเปล่า (ดูข้อควรระวังด้านบน) · สอง ใช้หน่วยเดียวกับไฟล์งานหรือไม่ ไฟล์นิ้วกับไฟล์มิลลิเมตรให้ผลคนละอย่าง · ถ้ายังไม่ตรง ส่งไฟล์เครื่องมือมาให้ทีมวิศวกรดูได้
